多人風淋通道

產品參數

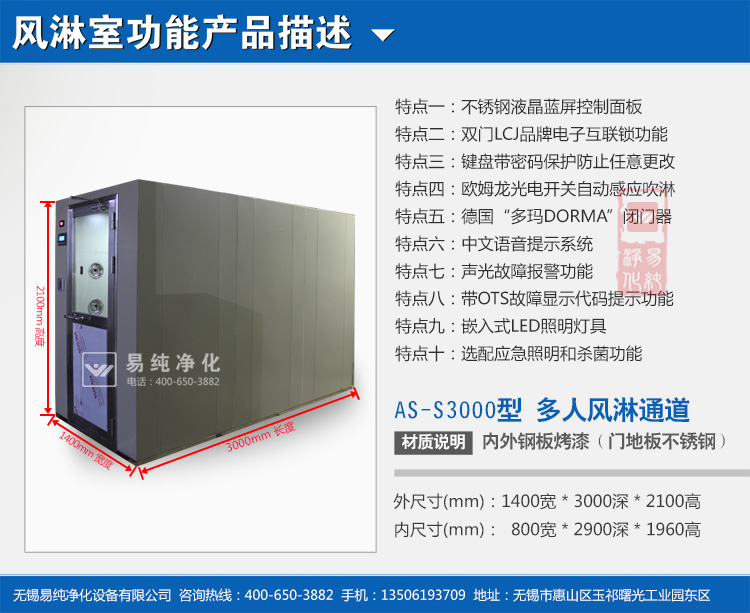

外形尺寸：1400*3000*2100
內部尺寸：800*2900*1960
整機功率(Kw)： 3.3kw
整機風量(m³/min)：6000
高效尺寸：600*600*120*6pcs
吹淋時間： 0-99S可調
電子聯鎖：有
紫外殺菌：選配

瀏覽次數：832 更新日期：2018/9/5 15:39:52

圖文詳解

名稱：風淋室（又名空氣浴塵室、風淋房、風淋門、空氣吹淋室、AIR SHOWER，風淋設備，風淋機之類）是人員進出無塵室所必需的通道，并同時起到氣閘室密閉無塵室的緩沖作用，是進行人員除塵和防止室外空氣污染無塵室的有效設備，也是目前凈化車間人員通的必需設備。

定義：為了減少由于人員進出所帶來的大量塵埃粒子，經高效過濾器過濾后的潔凈氣流由可旋轉噴嘴從各個方向噴射至人身上，有效而迅速清除塵埃粒子，清除后的塵埃粒子再由初、高效過濾器過濾后重新循環到風淋區域內。

分類：風淋室大致可分以下幾種：?jiǎn)稳藛未碉L(fēng)淋室，單人雙吹風淋室，單人三吹風淋室，雙人雙吹風淋室，三人雙吹風淋室，風淋通道，不銹鋼風淋室，智能語音風淋室，自動感應移門風淋室，L型轉角風淋室，不間斷通行風淋室，卷簾門風淋室，貨物風淋室，防爆風淋室，防靜電風淋室，水淋室等。

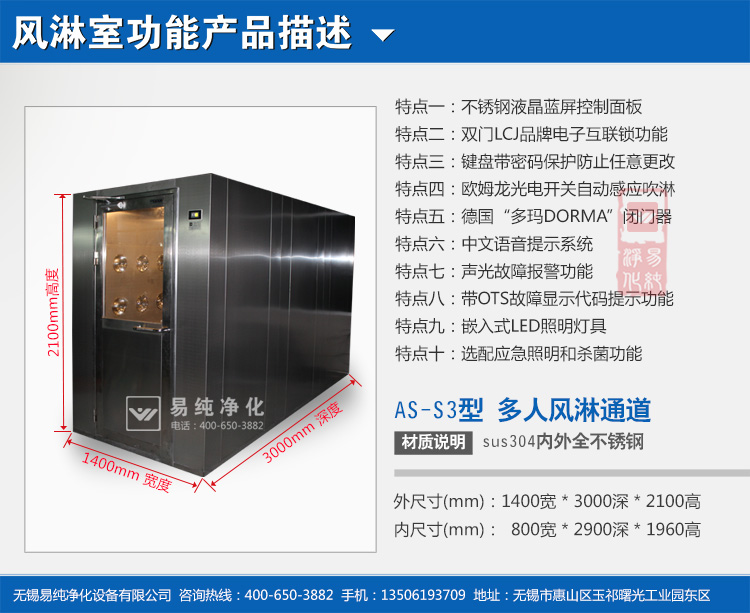

（圖標說明）AS-S型多人風淋通道基本配置及說明：

1. 外型尺寸：一般3米以上稱之為風淋通道，亦稱風淋走廊，可以是5米，6米，甚至是更長；

2. 風淋噴嘴：360度可旋轉式嵌入安裝鏡面304不銹鋼噴嘴，左右兩側分布，吹風方向可旋轉；

3. 凈化風機：專用凈化離心低噪音風機，根據風淋長度配置，一般2臺/米布置；
4. 吹淋風速：雙側吹風，25-30m/s（風速儀實測），大風速保證吹淋效果；

5. 吹淋時間：LED液晶藍屏顯示吹淋時間，（0-99s可調），不銹鋼控制面板或液晶觸摸屏；

6. 控制系統：PLC控制系統，程序可根據要求定制，帶OTS故障顯示功能（故障代碼直接在屏幕上顯示）；

7. 控制面板：控制面盤軟觸點控制開關，帶鍵盤暗鎖和密碼保護，可有效防止員工隨意設置；

8. 光電開關：日本歐姆龍（OMRON）光電開關，型號E3F3-R61，12-24VDC電源，自動感應吹淋，智能溫馨中文語音提示系統；

9. 過濾效率：三級過濾，初中效預過濾器45%（5um），可清洗可更換，初效過濾器為風淋室主板材直接整體沖孔而成，美觀結實，透風量高；

10. 高效過濾器99.99%(0.3um)過濾效率，過濾器安裝平整、牢固,過濾器與框架以及框架與壁板之間無漏縫，高效過濾器與框架之間采用EVA密封條密封；

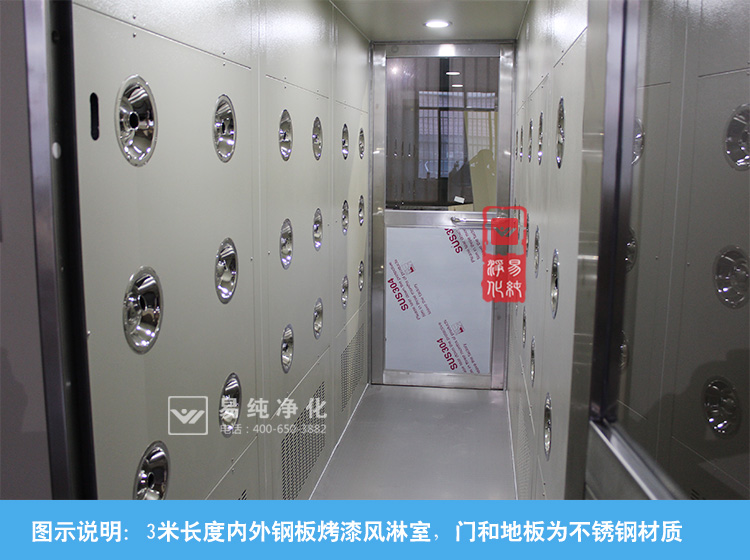

11. 箱體主材：內外1.2mm的冷軋鋼板烤漆，表面經過酸洗、磷化、去油去銹、高溫烘烤而成；（可選）
箱體主材：內外1.2mm的SUS304不銹鋼制作，表面經過拉絲或斷絲處理，食品級專用，304不銹鋼廣泛應用于電梯裝飾、廚房電器產品；（可選）

12. 密封性能：制作精細，美觀大方。采用拼裝式結構，接縫處要求加墊密封條，整體設備安裝完畢后內部無漏光漏風現象。
13. 雙門：材質為全不銹鋼（SUS304），上部帶3C認證鋼化玻璃視窗，下部為不銹鋼平面處理，無凹凸棱角，減少死角；

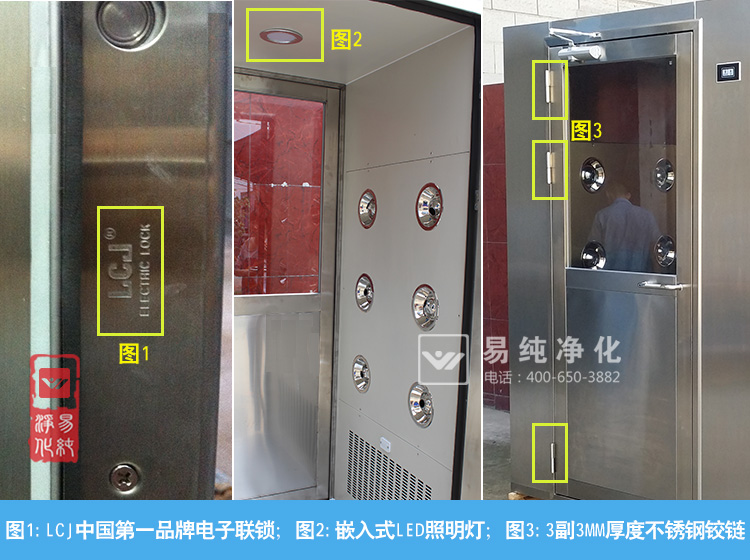

三道3MM厚度不銹鋼鉸鏈，保障門結實耐用，門與門框結合平整、牢固、美觀，密封性能良好，門開啟靈活。；

14. 閉門器：采用德國“多瑪Dorma”品牌閉門器，型號:TS68，手動開門，自動關門；（備注：多瑪閉門器是中國肯德基門店專用閉門器）

15. 雙門電子聯鎖：風淋時兩扇門同時閉鎖，時間未到無法打開，保障強制員工吹淋；平時電子互鎖，只可打開其中的一扇門；

雙門電鎖為中國電控鎖第一品牌”力士堅LCJ“EC200型號陰級電插鎖，數量：2副；

16. 照明：嵌入式LED照明燈1只*7W，歐萊德品牌LED燈具，節能環保；照明帶延時功能，即智能溫馨又節約能源；
17. 電源：380V 50Hz（可為客戶非標私人定制110V，460V，60Hz等非標電壓頻率風淋室，產品遠銷國內外市場）
18. 電器元件：空氣開關：施耐德空氣開關DN63;接觸器：施耐德接觸器5S-3510;熱繼電器:施耐德熱繼電器RS-25A；品牌電器元件，風淋優秀品質保障;

19. 不銹鋼拉手：采用東莞”新宏源“品牌對接式不銹鋼拉手，堅固耐用；采用美國”道康寧“密封膠密封，環保無異味；

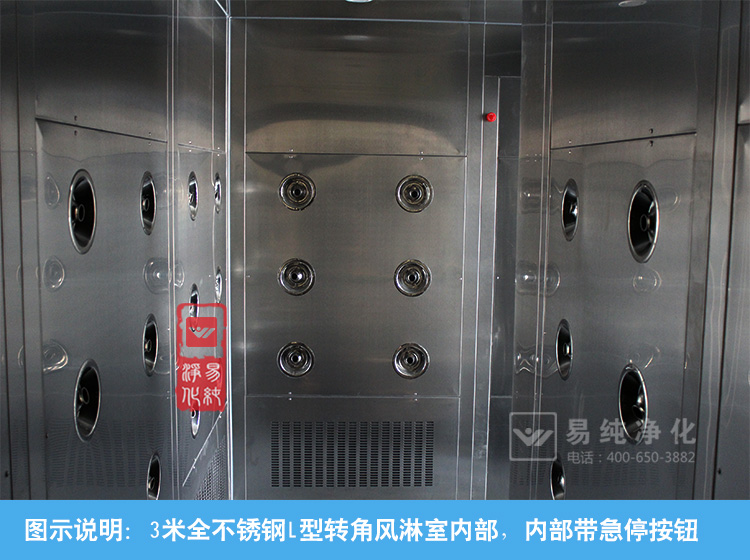

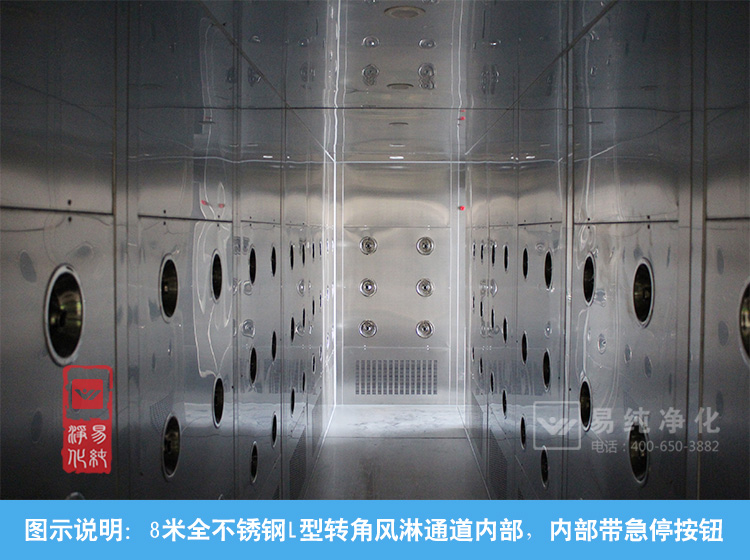

20. 安全措施：內部安裝有紅色”急停“按鈕，緊急情況下按下按鈕，系統斷電雙門可同時打開利于逃生；

21.風淋室常規為手動開門，為更好的便于廣大客戶選擇合適的開門方向以適用于現場條件，特將常規開門方向圖集于圖上，例于客戶選購時參考。

風淋通道基本參數及配置：

指標型號	AS-S3型	AS-S4型	AS-S5型	AS-S6型	AS-S7型
材質選擇	1.2mm 優質冷軋鋼板烤漆、外鋼板烤漆內不銹鋼、SUS304內外不銹鋼（雙門及地板均為SUS304不銹鋼）
適用人數	3-4人	4-5人	5-6人	7-8人	9-9人
風淋時間	0-99s可調	0-99s可調	0-99s可調	0-99s可調	0-99s可調
噴嘴數目	36個（雙側）	48個（雙側）	60個（雙側）	72個（雙側）	84個（雙側）
噴口嘴徑	Φ30mm	Φ30mm	Φ30mm	Φ30mm	Φ30mm
出風風速	＞25m/s	＞25m/s	＞25m/s	＞25m/s	＞25m/s
閉門器	德國“Dorma多瑪”	德國“Dorma多瑪”	德國“Dorma多瑪”	德國“Dorma多瑪”	德國“Dorma多瑪”
電子鎖品牌	“力士堅”電鎖	“力士堅”電鎖	“力士堅”電鎖	“力士堅”電鎖	“力士堅”電鎖
過濾器效率	≥99.995%（鈉焰法）塵埃粒徑≥0.3μm
控制方式	液晶藍屏顯示器、電子聯鎖、照明延時、鍵盤暗鎖保護、故障報警提示、鎖屏功能
高效尺寸	600×600×120mm	820×600×120mm	600×600×120mm	820×600×120mm	600×600×120mm
高效數量	6只	8只	10只	12只	14只
外形尺寸	1400W4000D2100H	1400W5000D2100H	1400W6000D2100H	1400W7000D2100H	1400W8000D2100H
內部尺寸	800W3900D1960H	800W4900D1960H	800W5900D1960H	800W6900D1960H	800W7900D1960H
電源	380V、50Hz(三相五線制電源，三火一連一地，可根據客戶要求訂做220V及110V電源的風淋室)
照明燈具	LED嵌入燈3只	LED嵌入燈4只	LED嵌入燈5只	LED嵌入燈6只	LED嵌入燈7只
風機數量	6臺*0.55Kw/臺	8臺*0.55Kw/臺	10臺*0.55Kw/臺	12臺*0.55Kw/臺	14臺*0.55Kw/臺
整機功率	3.3Kw	4.4Kw	5.5Kw	6.6Kw	7.7Kw
重量	950kg	1250kg	1550kg	1850kg	2150kg

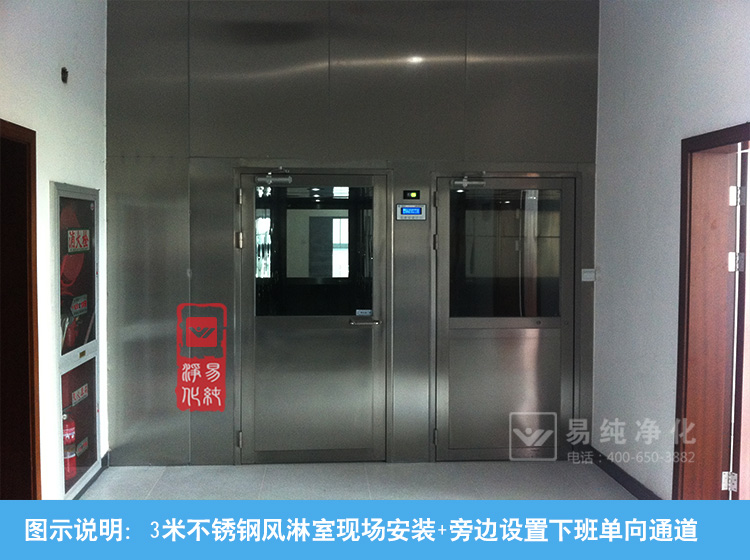

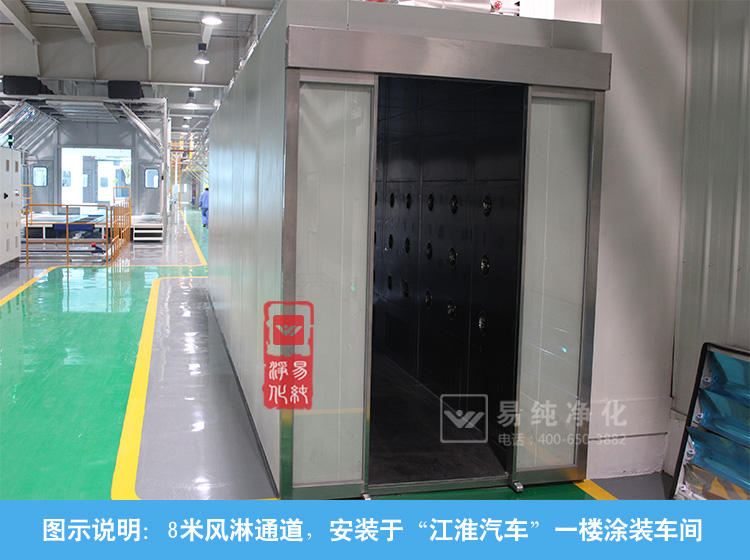

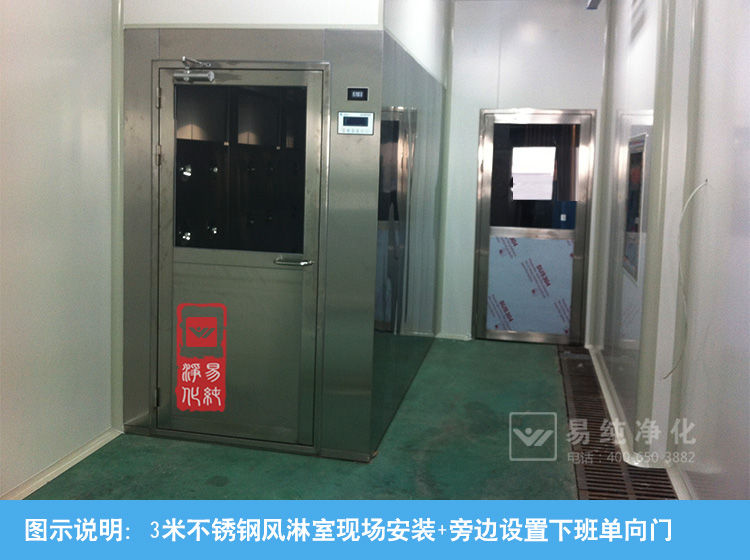

風淋室現場安裝使用場景

備注：我們可根據客戶要求私人定制設計及生產各類非標風淋室、貨淋室，非標訂制，彰顯企業實力，咨詢熱線：400-650-3882 ，易純凈化竭誠為您服務
